BW-DKS-DP300

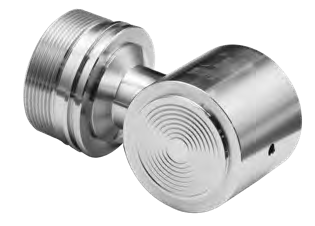

BW-DKS-DP300 PA级单晶硅差压传感器
产品特性：
● 测量原理：双梁悬浮式/单晶硅传感器
● 桥电阻：10kΩ (at 25 °C)
● 电源电压：3~8V DC，恒压供电
● 响应时间：10ms
● 长期稳定性：≤0.03％FS/年
● 输出方式：模拟 mV 信号输出
● 工作温度：-40~85℃
● 传感器本体材质：不锈钢316
分享到：
技术规格
| 性能规格 | |||||||
| 测量原理 | 双梁悬浮式/单晶硅传感器 | ||||||
| 桥电阻 | 10kΩ (at 25 °C) | ||||||
| 膜盒 | S1 | S2 | M1 | M2 | M4 | L1 | |
| 测量范围 | kPa/MPa | 1kPa | 6kPa | 40kPa | 100kPa | 400kPa | 4MPa |
| bar | 0.01 | 0.06 | 0.4 | 1 | 4 | 40 | |
| inH2 O | 4 | 24 | 160 | 400 | 1600 | 16000 | |
| mmH2 O | 100 | 600 | 4000 | 10000 | 40000 | 400000 | |
| 工作压力 | 量程 | 1kPa | 6kPa | 40kPa | 100kPa | 400kPa | 4MPa |
| 单边过压 | 1MPa | 2MPa | 3.5MPa | 7MPa | 7MPa | 10MPa | |
| 双边静压 | 16MPa | 16MPa | 25MPa | 25MPa | 25MPa | 25MPa | |
| 电源电压 | 3~8V DC，恒压供电 | ||||||
| 响应时间 | 10ms | ||||||
| 长期稳定性 | ≤0.03％FS/年 | ||||||
产品尺寸
模拟输出接线图
| 引脚编号 | 标注 | 说明 |
| 1（红） | T+ | 温度传感器 信号正端 |
| 2（黑） | S+ | 压力传感器 信号正端 |
| 3（蓝） | S- | 压力传感器 信号负端 |
| 4（黄） | V- | 传感器供电 电源正 |
| 5（白） | V+ | 传感器供电 电源负 |

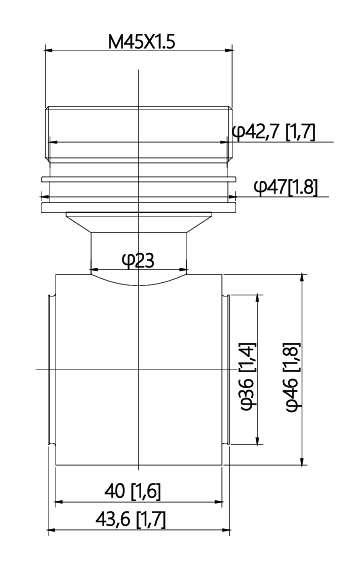

差压传感器带M45壳体连接件

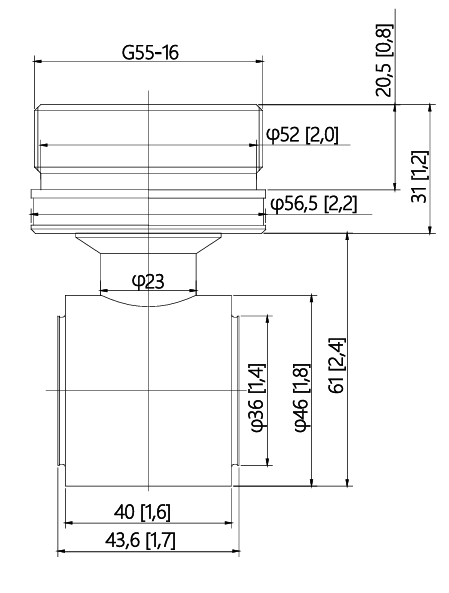

差压传感器带G55壳体连接件
D型夹板过程连接尺寸图
