加速度传感器工作原理的汇总解析 发布时间:2018-03-28   浏览量:1130次

加速度传感器工作原理根据加速度传感器的种类不同,也会有相应的区别。加速度传感器是一种能够测量加速力的传感器。加速力就是当物体在加速过程中作用在物体上的力,就好比地球引力,也就是重力。


加速度传感器是一种能够测量加速力,将加速度转换为电信号的电子设备。加速力就是当物体在加速过程中作用在物体上的力,就好比地球引力,也就是重力。加速力可以是个常量,比如g,也可以是变量。加速度计有两种:一种是角加速度计,是由陀螺仪(角速度传感器)的改进的。另一种就是线加速度计。


按加速度传感器工作原理可以分为四种:

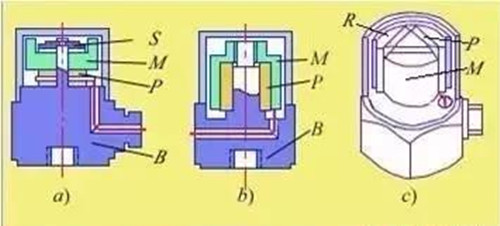

1、压电式加速度传感器

压电式加速度传感器工作原理是基于压电晶体的压电效应工作的。某些晶体在一定方向上受力变形时,其内部会产生极化现象,同时在它的两个表面上产生符号相反的电荷;当外力去除后,又重新恢复到不带电状态,这种现象称为“压电效应”。


在加速度计受振时,质量块加在压电元件上的力也随之变化。当被测振动频率远低于加速度计的固有频率时,则力的变化与被测加速度成正比。

加速度传感器

压电式加速度传感器具有动态范围大、频率范围宽、坚固耐用、受外界干扰小以及压电材料受力自产生电荷信号不需要任何外界电源等特点,是被最为广泛使用的振动测量传感器。



2、压阻式加速度传感器

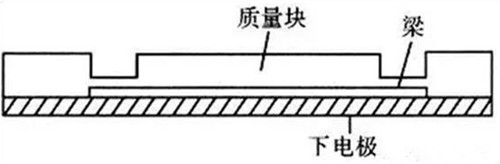

压阻式加速度传感器是最早开发的硅微加速度传感器(基于MEMS硅微加工技术),压阻式加速度传感器的弹性元件一般采用硅梁外加质量块,质量块由悬臂梁支撑,并在悬臂梁上制作电阻,连接成测量电桥。在惯性力作用下质量块上下运动,悬臂梁上电阻的阻值随应力的作用而发生变化,引起测量电桥输出电压变化,以此实现对加速度的测量。


基于世界领先的MEMS硅微加工技术,压阻式加速度传感器具有体积小、低功耗等特点,易于集成在各种模拟和数字电路中,广泛应用于汽车碰撞实验、测试仪器、设备振动监测等领域。


应变压阻式加速度传感器的敏感芯体为半导体材料制成电阻测量电桥,其结构动态模型仍然是弹簧质量系统。


现代微加工制造技术的发展使压阻形式敏感芯体的设计具有很大的灵活性以适合各种不同的测量要求。在灵敏度和量程方面,从低灵敏度高量程的冲击测量,到直流高灵敏度的低频测量都有压阻形式的加速度传感器。


同时压阻式加速度传感器测量频率范围也可从直流信号到具有刚度高,测量频率范围到几十千赫兹的高频测量。超小型化的设计也是压阻式传感器的一个亮点。需要指出的是尽管压阻敏感芯体的设计和应用具有很大灵活性,但对某个特定设计的压阻式芯体而言其使用范围一般要小于压电型传感器。

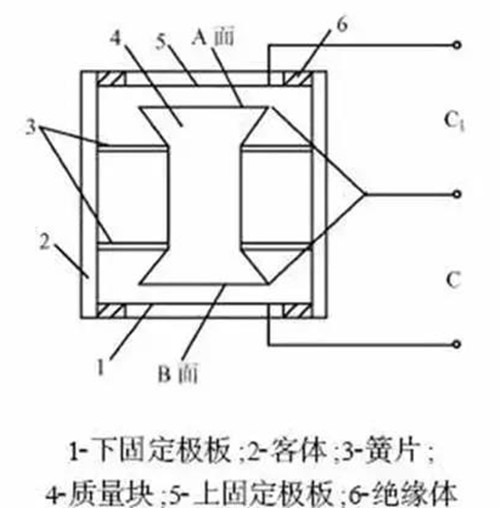

3、电容式加速度传感器

电容式加速度传感器工作原理是基于电容原理的极距变化型的电容传感器。其中一个电极是固定的,另一变化电极是弹性膜片。弹性膜片在外力(气压、液压等)作用下发生位移,使电容量发生变化。这种传感器可以测量气流(或液流)的振动速度(或加速度),还可以进一步测出压力。


电容式加速度传感器,具有电路结构简单,频率范围宽约为0~450Hz,线性度小于1%,灵敏度高,输出稳定,温度漂移小,测量误差小,稳态响应,输出阻抗低,输出电量与振动加速度的关系式简单方便易于计算等优点,具有较高的实际应用价值。


但不足之处表现在信号的输入与输出为非线性,量程有限,受电缆的电容影响,以及电容传感器本身是高阻抗信号源,因此电容传感器的输出信号往往需通过后继电路给于改善。在实际应用中电容式加速度传感器较多地用于低频测量,其通用性不如压电式加速度传感器,且成本也比压电式加速度传感器高得多。



4、伺服式加速度传感器

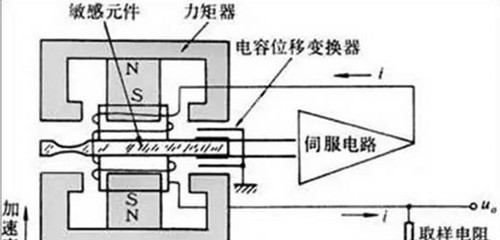

当被测振动物体通过加速度计壳体有加速度输入时,质量块偏离静平衡位置,位移传感器检测出位移信号,经伺服放大器放大后输出电流,该电流流过电磁线圈,从而在永久磁铁的磁场中产生电磁恢复力,迫使质量块回到原来的静平衡位置,即加速度计工作在闭环状态,传感器输出与加速度计成一定比例的模拟信号,它与加速度值成正比关系。


伺服式加速度传感器工作原理是一种闭环测试系统,具有动态性 能好、动态范围大和线性度好等特点。其工作原理,传感器的振动系统由“m-k”系统组成,与一般加速度计相同,但质量m上还接着一个电磁线圈,当基座上有 加速度输入时,质量块偏离平衡位置,该位移大小由位移传感器检测出来,经伺服放大器 放大后转换为电流输出,该电流流过电磁线圈,在永久磁铁的磁场中产生电磁恢复力,力图使质量块保持在仪表壳体中原来的平衡位置上,所以伺服加速度传感器在闭环状态下工作。


由于有反馈作用,增强了抗干扰的能力,提高测量精度,扩大了测量范围,伺服加速度 测量技术广泛地应用于惯性导航和惯性制导系统中,在高精度的振动测量和标定中也有应用。


5、三轴加速度传感器

也是基于加速度传感器工作原理去实现工作的,加速度是个空间矢量,一方面,要准确了解物体的运动状态,必须测得其三个坐标轴上的分量;另一方面,在预先不知道物体运动方向的场合下,只有应用三轴加速度传感器来检测加速度信号。


由于三轴加速度传感器也是基于重力原理的,因此用三轴加速度传感器可以实现双轴正负90度或双轴0-360度的倾角,通过校正后期精度要高于双轴加速度传感器大于测量角度为60度的情况。


目前的三轴加速度传感器/三轴加速度计大多采用压阻式、压电式和电容式工作原理,产生的加速度正比于电阻、电压和电容的变化,通过相应的放大和滤波电路进行采集。


三轴加速度传感器具有体积小和重量(gm)轻特点,可以测量空间加速度,能够全面准确反映物体的运动性质,在航空航天、机器人、汽车和医学等领域得到广泛的应用。


标签: 加速度传感器
