高精度倾角传感器在龙门吊安全作业的作用 发布时间:2019-02-01   浏览量:658次

2018年5月1日,印度一家造船厂的龙门吊垮塌,250吨的大型龙门吊直接砸到了全新的P-17A护卫舰上,造成了严重损失。由此可见大型结构件像龙门吊的需要采用倾角传感器进行健康安全监测,从而避免安全事故的发生。

龙门吊倒塌可能引起的原因:

1、由于结构件的老化,造成结构件受损,造成内部应力分布不均,一旦发生倾斜,内部应力会迅速发生变化,龙门吊局部承重结构断裂失效后就会连带着其他部分快速坍塌。

2、作业时,由于起吊重量与受力不均匀,造成上下龙门产生倾斜,或者由于上下横梁倾斜带来,货物的散落。引发安全风险。

应用方案:

使用倾角传感器,利用无线技术对龙门吊的承重结构件,进行自动化倾斜监测,实时了解结构的变形状况。另外在上下横梁安装无线倾角传感器对上下横梁进行监测,并及时把数据传递到司机室,使操作人员安全作业。

方案系统组成:

整个系统包括有:BWM426-RS485,ZigBee通信系统,多节点触控数显屏。

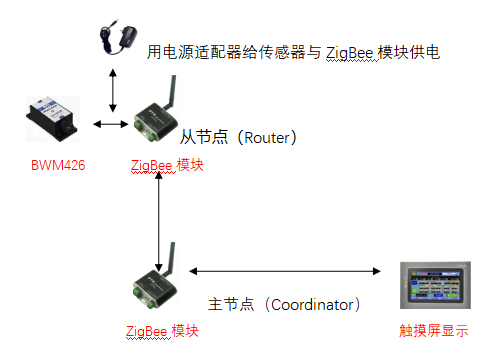

系统连接图示:


从系统连接上展示,从倾角传感器测量通过无线传输技术,到终端的角度显示,以及报警提醒,形成整一套的安全监测与安全报警方案。

在上下横梁安全监测与报警设定:

当上横梁水平夹角到达报警角度时,系统报警,当水平夹角超过报警角度时自动停车。操作人员需要调整上小车两吊钩高差。

当下横梁水平夹角超过报警角度时,系统报警,当水平夹角超过报警角度时自动停车。吊梁不能转动,吊钩只能下降。

使用倾角传感器BWM426介绍:

1、测量精度高达0.01°

2、分辨率高达0.001°

3、双轴倾角测量,交叉误差小

4、实时监测结构几何形变

5、实施案例多、效果好

6、数据稳定性高,温漂极小

7、传感器布设方便,缩短施工时间

8、体积小、质量轻、寿命长

9、IP67防护等级,可室外直接安装


作者:阮海波
