惯性姿态传感器在使用过程中的常见问题 发布时间:2019-10-10   浏览量:2595次

为什么传感器没有数据输出?

1、首先对照传感器的的标签确定传感器的供电电压,输出方式,按照相应的接口方式接线,使用相应的协议;

2、使用万用表检测供电电压以确保供电正常;

3、配置好串口参数进行通信;

4、使用替换法,更换串口线,或者产品进行测试。

小提示:

快速辨别产品正常工作状态:在供电正常下,使用万用表测量产品红线上的电流,数字型传感器典型值为40ma,模拟量输出传感器电流最大值不超过60ma。


针对CAN产品无法通信的快速排障

1、首先用万用表检测供电电压以确保供电正常;

2、由于CAN的适配器不同,请配置好对应的CAN软件参数;

3、由于波特率的改变可能会导致通信的问题,可以尝试在CANH和CANL之间加一个120欧姆的匹配电阻。


针对485产品并联无法通信的快速排障

1、首先用万用表检测供电电压以确保供电正常;

2、先将产品逐个进行测试,设置不同的设备地址,确保产品正常;

3、485需要2个终接电阻,接在传输总线的两端,其阻值要求等于传输电缆的特性阻抗。在短距离传输时可不需终接电阻,即一般在300米以下不需终接电阻;

4、亦可通过485集线器来解决驱动能力不足的情况。


模拟量产品的模拟量与角度之间的对应关系?

1、首先对照产品标签上的角度范围与模拟量形式;

2、按照对应关系换算成相应的角度:

例如:一个产品的型号为BWL328-90(4-20ma)。

则该产品测量量程为±90°,模拟量形式为4-20ma,那么-90°对应的电流量为4ma,0°对应的电流量为12ma,90°对应的电流量为20ma。

当前角度值=(角度变化范围/模拟变化范围)*(当前模拟量-中点模拟量值)


怎么将传感器设置成100Hz自动输出模式?

1、自动输出只针对普通协议产品,MODBUS不适用;

2、对照产品手册,通过串口发送指令(上位机里最高只能设置到50Hz);

3、通过串口助手发送保存指令。


传感器在安装使用中的注意事项

1、绝对不能将数据线(黄绿线)接触到电源,否则会对产品造成不可逆的损害。必要时请做好绝缘保护;

2、安装时用四颗螺钉将传感器固定紧,避免晃动产生数据跳变;

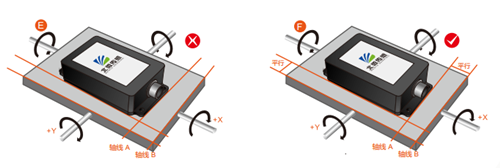

3、在安装过程中应严格保证两面和两线,有助于提高数据的准确性;

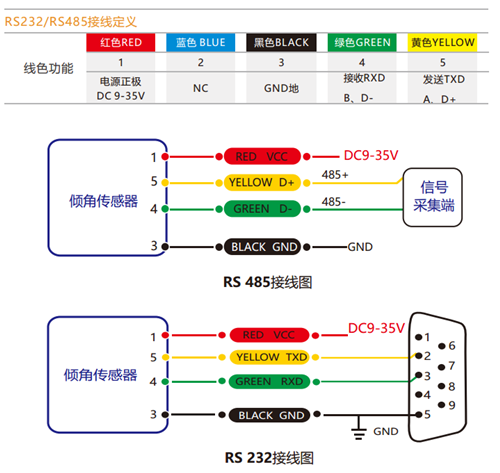

4、对照产品手册进行接线,禁止接在高于标准电压值的电源上;

5、如果通信距离较长,可以在产品工作电压范围内适当增加电压,以减少线缆的压降;

6、请勿私自拆卸传感器的螺丝以及线缆的螺帽,以免对产品的防护性造成损失。


电子罗盘在使用中应注意哪些问题?

1、首先对照传感器的的标签确定传感器的供电电压,输出方式,按照相应的接口方式接线,使用相应的协议;

2、使用万用表检测供电电压以确保供电正常;

3、尽管电子罗盘能够补偿磁干扰,但是用户应该选择一个磁干扰最小的环境来安装和使用。尽可能的选择远离铁、镍、磁铁、发动机和其他磁性物质。

4、产品在工厂已经进行传感器校准。在磁场环境影响小的地方,使用时无需进行环境校准,可以直接使用。实际使用过程中,建议还是进行校准。
