近日，位于苏州的尹山斜拉桥安装了安全监测系统，利用双轴倾角仪的多传感器融合技术，实时监测桥梁的健康状况。

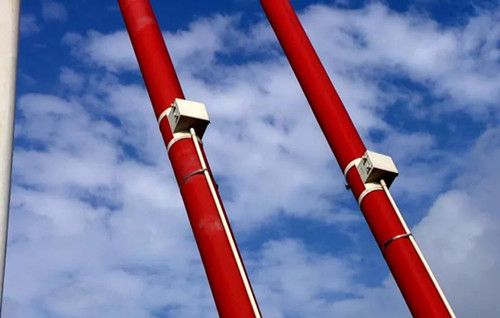

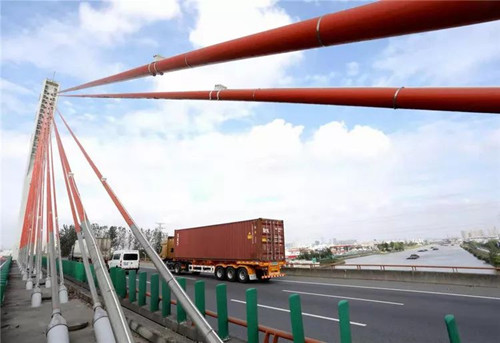

尹山斜拉桥是苏州绕城高速公路唯一一座斜拉桥，全长850米。此次桥上安装了将近100个传感器，相比于传统的桥梁安全定期检查，该监测系统不仅省时省力，而且在数据记录上更精准，在监控预警上更实时，为桥梁维护维修和管理决策提供科学依据。

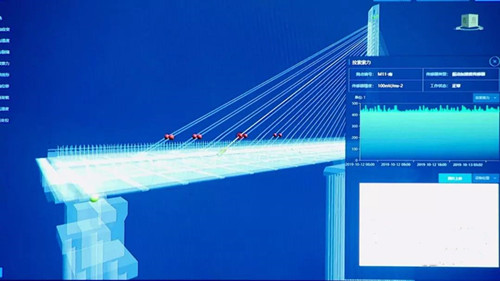

桥梁安全监测系统可以对桥梁的主梁线形、索塔变位、拉索索力、结构应力、结构温度、交通荷载等监测数据进行采集传输分析。轻点鼠标，便可看到以三维立体模型呈现的尹山斜拉桥的各项实时监测数据。例如有重车、超重车通过，桥梁发生异常的变位，它能够实时发出预警，桥梁工程师就会及时处理发生的损伤，进行维修，实时保障桥梁通车安全性。

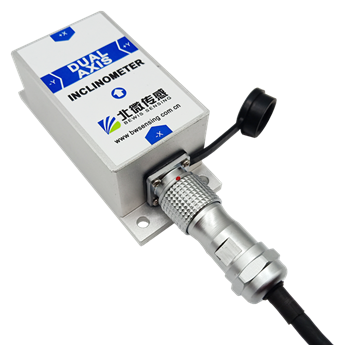

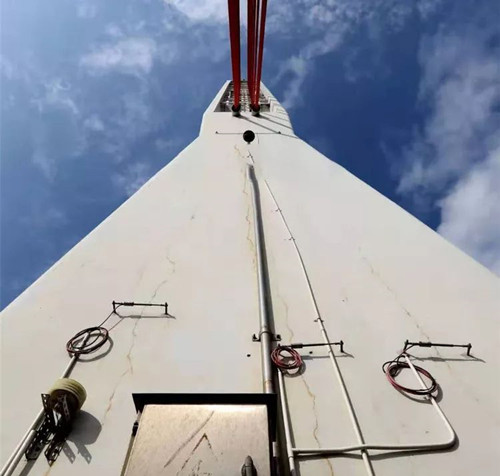

目前在斜拉桥箱梁上安装了双轴倾角仪，可以精确监测桥梁挠度；索塔的塔顶上也安装了双轴倾角仪，能实时监测桥塔是否发生偏移。此次桥梁安全监测系统，采用北微传感双轴倾角仪BWS5500，利用倾角计算挠度进行监测，实时为桥梁安全保驾护航。

在桥梁的安全性监测中，双轴倾角仪通常会被布置于箱梁和桥塔上，以分别用来测量桥梁在承受负载时的形变和评估桥梁结构的完整性和稳定性。

其中，箱梁形变的监测主要目的是判断桥梁在竖直方向上的刚度和结构承载力等重要的技术参数，而这些都是桥梁鉴定、改造和新桥验收过程中的关键性参考指标。

桥塔是另一需要采用双轴倾角仪进行测量的地方，桥塔的倾斜值在一定程度上，反应了桥梁结构的完整性和稳定性是否受到影响，以及是否会危害到桥梁的安全状况。

双轴倾角仪BWS5500的优势：

塔身倾斜测量精度高达0.001°

实时监测大桥主梁几何线形变化

良好的低频特性和瞬态反应能力

数据稳定性高，不受外界影响

传感器布设方便，缩短封桥时间

体积小、质量轻、寿命长

IP67防护等级，抗外界电磁干扰

技术成熟，应用广泛

标签： 双轴倾角仪
