如何修改产品的轴模拟量输出量程 发布时间:2019-12-16   浏览量:290次

以BWL328-420-232为例,北微传感的模拟量产品大多为232输出形式,传感器总共有11芯线。其中红线为电源正,黑线为电源负,同时也是232信号地,黄线为232 TXD输出线,绿线是232 RXD信号线,白色为X轴电流输出线,紫色为Y轴电流输出线,灰色为模拟量地线。其余为内部预留调试线,剪掉。

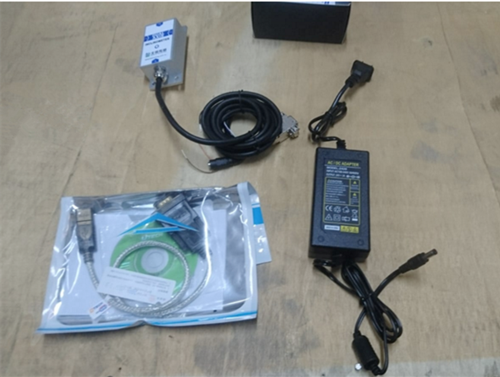

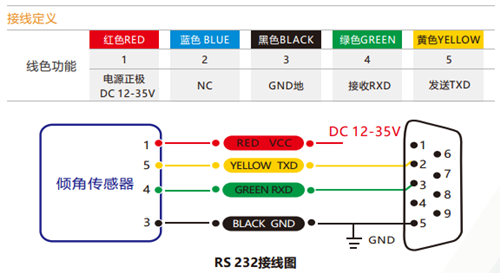

连接电脑上位机需要一根串口USB转232线,采用9-35V直流电源。将传感器黄色线TXD接串口的RXD,绿色线RXD接串口的TXD,黑色接串口GND,红色线接电源正,黑色线接电源负。黑色线公用电源负以及串口地。


打开上位机,选择正确的COM口,传感器默认波特率9600。点开始后在地址栏中会自动获取设备地址,如果未获取地址请检查传感器供电以及串口接线。

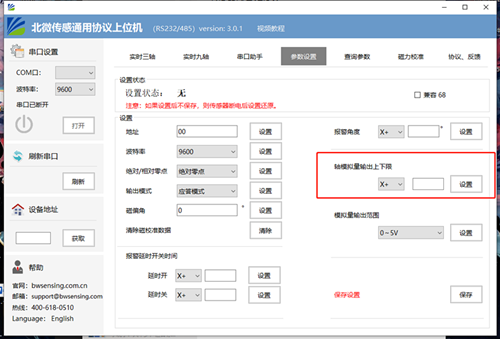

在参数设置里面的轴模拟量输出上下限修改量程。传感器默认量程范围正负90°,即-90°对应电流4ma,90°对应电流20ma。填入要修改的量程,设置保存即可。

当前角度值=(角度变化范围/模拟变化范围)*(当前模拟量-中点模拟量值)
