地质罗盘仪结构及方位测量方法 发布时间:2020-12-18   浏览量:15445次

常见的地质罗盘仪由磁针、水平仪和倾斜仪等部分组成,从结构上分为底盘、外壳和上盖,可用于识别方向、确定空间位置、山体坡度、测量地质构成,岩层走向、倾角等,是地质工作者必须掌握的工具。

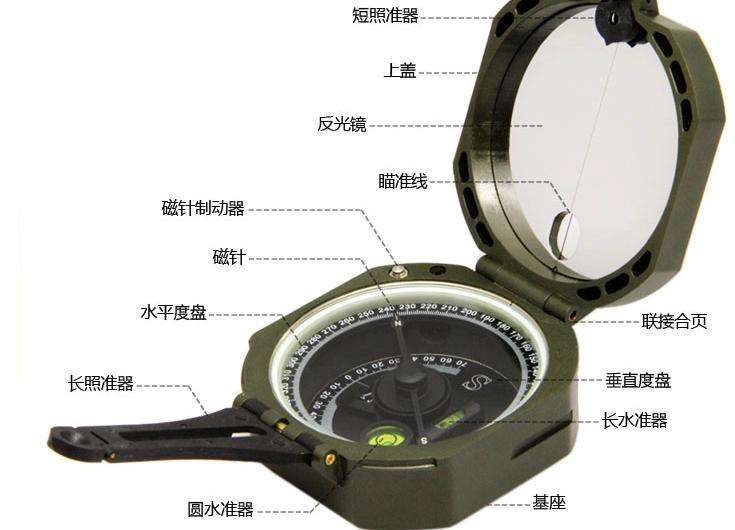

地质罗盘仪的磁针、磁针制动器、刻度盘、测斜器、水准器和瞄准器等几部分安装在铜、铝或木制的非磁性物质的底盘上。


电磁针通常是两端尖的电磁钢针,中心放置在地质罗盘仪底盘中心的顶针上,可以自由灵活地摆动。磁针的指向是静止时磁针的子午线方向。由于我国位于北半球,因此磁针两端的磁场吸引力不同,产生了磁倾角,为使磁针处于平衡状态,在磁针的南端绕上若干圈铜丝,用来调节磁针的重心位置,亦可以此来区分磁针的南北两端。


地质罗盘仪刻度盘分内、外两圈,内圈是垂直刻度盘,外圈是水平刻度盘。内圈用于测量倾角和坡度角,以中心位置为0°,每隔10°标记相应数字,直至90°。外圈刻度方式有方位角和象限角两种,方位角刻度盘是从0°开始,逆时针方向每隔10°标记,直至360°。在0°和180°处分别标注N和S,表示北和南;90°和270°处分别标注E和W,表示东和西。象限角刻度盘则是S、N两端均记作0°,E和W处均记作90°,即刻度盘上分成0°—90°的四个象限。


转动底盘上的觇板手可使悬挂于磁针轴下方的悬锥开始转动,停止时悬锥尖端所指向刻度是倾斜度或倾斜角的度数。通常有两个水准仪,圆形水准仪固定在底盘上,长形水准仪固定在倾斜仪上。瞄准具包括接物和接目觇板。反射镜中间有一条细线,底部有一个透明孔,眼睛、细线和目标物三点成一线,即为瞄准线。


由于地磁的南北极与地理位置上的不完全一致,也就是说,磁子午线与地理子午线不一致,并且地球上任何一点的磁北方向都是与该点的正北方向不一致。这两个方向之间的夹角称为磁偏角。地球上某个特定点的东侧(电磁针的北端偏离真正的北侧)称为东偏,偏西边称为西偏。 东偏是(+)西偏是(-)。


地球上各个地方的磁偏角是按期计算,并发布以供查用。如果已知某点的磁偏角,则测量线的磁方位角A与真实北方位角A之间的关系是A等于A的磁偏角加上或减去磁偏角,该原理可用于校正磁偏角。在校正过程中,可以旋转地质罗盘仪的刻度螺旋线,使水平刻度盘向左或向右旋转(磁偏角向东(向右)和西向(左向)),使刻度盘的南北刻度线之间成角度。指南针底盘和水平刻度的0-180度线等于磁偏角,校正后测量的数为真实方位角。
