模拟量角度传感器如何面对干扰? 发布时间:2021-01-15   浏览量:2279次

如今自动化智能在生产生活中发挥着越来越重要的作用,尤其在工业领域,角度传感器的身影随处可见。在众多传感器中,模拟量输出的角度传感器占有一席之地。

传感器的抗干扰是非常重要,同时是令人头疼的问题。模拟量角度传感器的实际使用中,面对环境恶劣的工业现场,以及周围大功率设备,模拟量的测量精度很容易被干扰,导致接收端出错或者信号不稳定,引起控制器的误判。如何提高模拟量角度传感器的抗干扰性、提高信号的传输质量,是设备制造商所要努力的方向。

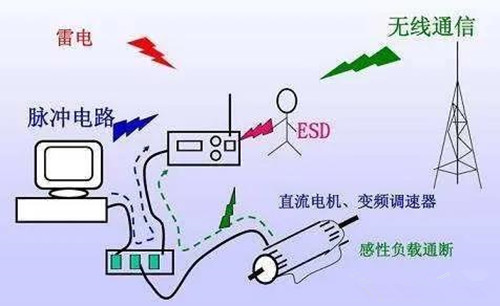

传感器受干扰的原因有很多种,需要具体情况具体分析,针对不同的干扰采取相应的措施。比较常见的干扰如:空间的辐射干扰;接地系统混乱时的干扰;现场设备的强电磁干扰;布线不当产生的干扰等等。


模拟量角度传感器受干扰时,可能会导致系统发送指令时,执行器不正常地运转。接收信号等于零时,数字显示表数值乱跳。传感器工作时,控制器采集过来的信号与实际参数所对应的信号值不吻合,且误差值是不规律的。

那么如何科学防范模拟量角度传感器的干扰问题呢?

在制作传感器解决方案的初期就要考虑到周围设备、周围环境的情况,在选型传感器、设计设备接口的时候尽量避免模拟量的远传,可以选用数字通讯接口。比如选择北微传感研发的RS485/RS232接口的倾角传感器或者CAN总线接口的倾角传感器,这类通讯接口的传输距离比较远,受干扰较小,还可以加中继扩展距离。

还可以尽量选择电流型的模拟量。电压和电流是两个非常重要的模拟量接口。在工业上应用比较多的是0-5V和4-20mA这两类。电压信号容易受到线阻的影响会严重导致信号衰减,所以电压信号不适合远传。对传输距离有要求的话,可以考虑采用电流信号,相对于电压信号而言,电流信号传输距离比较远而且受干扰情况要优于电压信号。

模拟量角度传感器

除此之外,利用信号转换器也可以有效减少干扰。如果现场的设备型号和传输信号已经确定,可以选择采用信号转换器的方式来实现信号的转换,可以将模拟量信号转化成数字量信号传输。如将电压信号转换为电流信号,将电压、电流信号转换为RS485/CAN通讯等,可大大降低模拟信号的受干扰程度。

最后要做好大功率设备的接地处理。工业现场有很多大功率的设备,如大功率电机、变频器等。这类设备在工作的时候对周围的弱电设备干扰较为严重。可以选择电抗器、大功率设备接地等方式减缓对周围设备的影响。同时,在布线时,将信号线可电力线分开。

模拟量角度传感器的抗干扰是一个一直存在、实践性很强的问题,出现的干扰现象可能是由若干因素引起的。因此,一定要结合实际情况,在智能传感器、仪器以及测控系统的使用中,我们应预先加入抗干扰的保护,采取有效的措施方能保证信号的传输质量。
