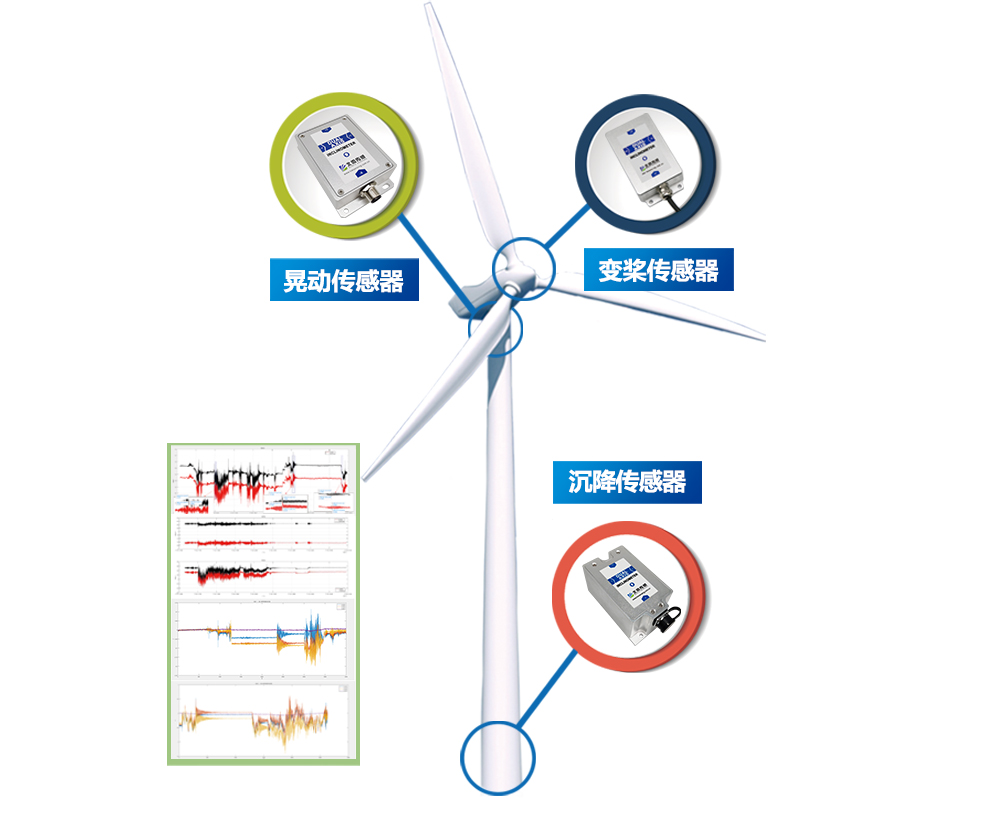

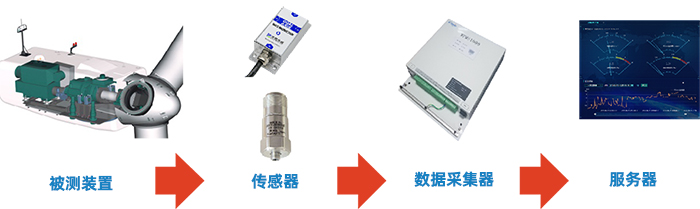

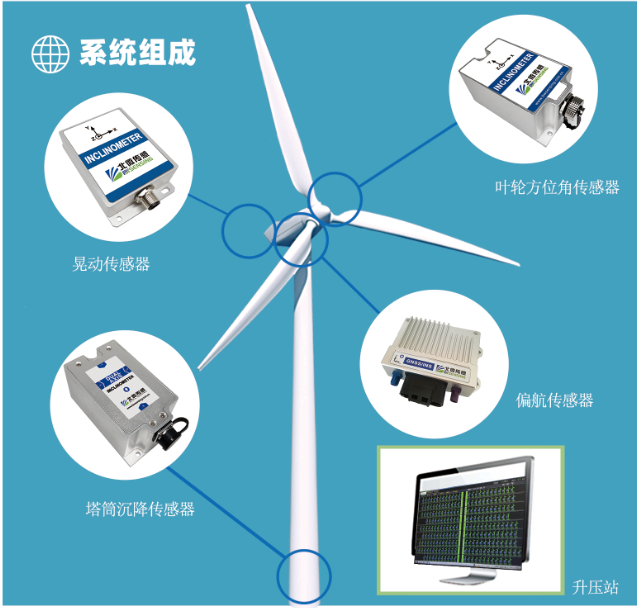

“北微风电机组在线状态监测系统”由传感器、采集器、服务器三部分构成。它与云端监测软件配合起来，能快速识别工况信息如塔筒不均匀沉降、异常振动，能在原始振动波形的基础上，完成对塔筒的倾斜位移、塔基不均匀沉降量、叶片振动、机组机械振动状态特征量如振动总值等的计算、上传、显示及存储工作，以此结合工况信息和多方位监测参量实现自动准确预警及快速定位故障的目的，从而实现风电机组全方位状态监测。

    不均匀沉降监测

风机倒塔事故对业主、主机厂商、维护商均会造成过千万的直接损失、停机整改、安全整顿、企业声誉的重大损失。精度高达0.001°不均匀沉降监测传感器(塔筒健康监测),使业主、主机厂商、维护商及政府监管部门均可7*24小时在线、连续监测风机基础沉降位移可达：亚毫米级。

    晃动监测

风机特有的低频晃动，塔筒的材质有硂、碳钢等多种，采用《悬臂梁模型+小波+Fourier转换+卡尔曼滤波》等独有 算法，使陀螺、加速度计实现紧耦合；温度补偿+EMC功能；光纤惯导/大地水平面作为基准；多轮挂机实测；保障了风机塔筒、主机仓在冰冻、高海拔、高盐雾、振动等环境下长期、连续工作，机舱晃动监测为远程在线监测实现了超高精度的千里眼功能。

    变桨监测

叶片的实时姿态监测，为发电效率提升10%提供了数据支撑；叶片的三维姿态监测可为减少净空事故提供了实时监测的依据。北微变桨监测传感器安装便捷，理论使用寿命超过9年。

    相关产品

名称	型号		精度		量程		尺寸	图片

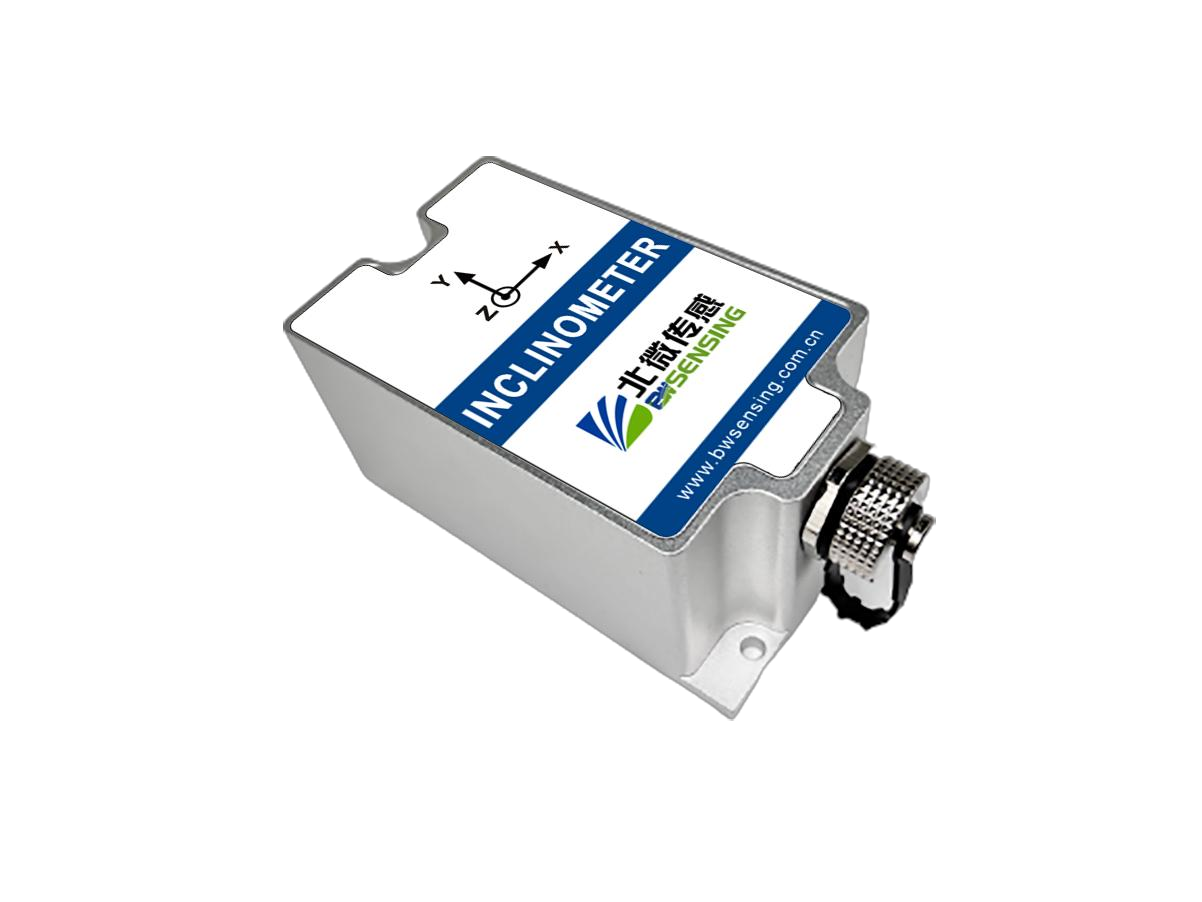

晃动传感器	FDVG527E		0.02° （晃动精度）		俯仰±90° 横滚±180°		L97*W63*H27.2(mm)
沉降传感器	FD5700E		0.001°		±15°		L104*W62*H50(mm)
变桨传感器	BWH527		0.003°		±30°		L103.8*W55.4*H26(mm)
变桨传感器	BWM827		0.005°		±30°		L90*W40.5*H26(mm)

    相关生态产品

用途	名称	型号	测温范围	测温精度	图片

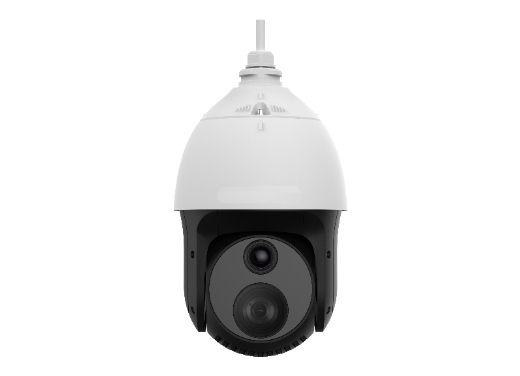

海上风电	双光谱测温5寸球机	DS-2TD4228T-7/S2	-20 ℃~550 ℃	±2 ℃

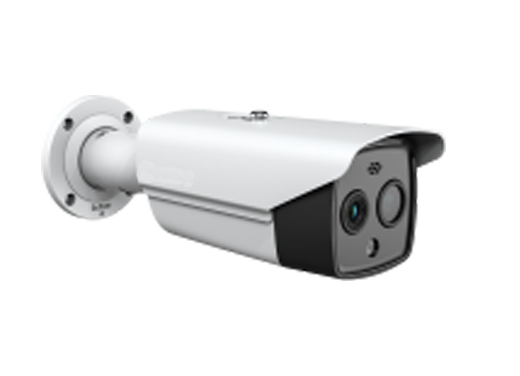

常规风电	双光谱筒型摄像机	HM-TD2628T-3/QA	-20 °C~550 °C	±2°C
森林防火	观测型热成像双光谱网络中载云台摄像机	HM-TD6267-100C4L/W1	-20 ℃~150 ℃	±8 ℃

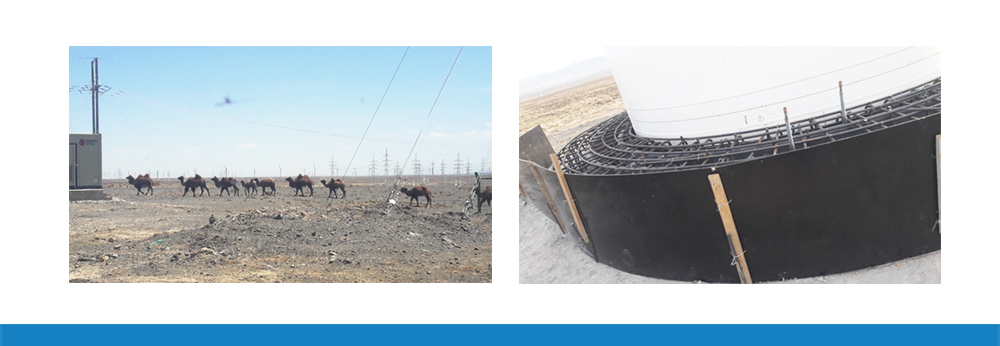

    东北朝阳高寒风场

 项目概括

业主为协鑫能科，辽宁聚鑫风电开发建设的辽宁聚鑫建平北塔子风电项目一期（50MW）于2020年7月31日全部并网发电。风场项目选址在东北朝阳市建平区。冬季-夏季的温差达70℃，北部蒙古高原的干燥冷空气经常侵入，春秋科三季多风，其中冬季的西北风力较强。

 解决方案

① 按业主要求，定制精度高达0.001 °的超高精度双轴倾角传感器；

② 专利独有的抗振、小波、傅力叶、卡尔曼分析算法，适应极端恶劣工况；

③ 晃动位移、倾斜/沉降位移、堆积图等功能为业主实现远程预警、报警。

 客户价值

①在将近30台套的风力发电组中，风机监测能提前预警、在线报警降低了风险；

②7*24小时在线监测， 加大了监测频率，极大减少了人工巡检成本；

③对特殊地形中的高寒冻土层对桩基的稳定性积累分析的数据。

    青海海南州高原风电场

 项目概况

作为业主的国家电投集团近300台套风力发电机组，建成时为亚太地区最大的、单一的、高原风力发电场。风场地处海拔3100米左右的青藏高原，其风力资源属于全球罕见的最佳地区之一，所处的高海拔、突发阵风、高原冰冻、无人区等极端气侯使：风力过载、大温差处于常态，为此：长期稳定性、温度漂移、防护等级、超高精度等特色已经超过三年的极端工况考验。

 解决方案

• MEMS微惯导传感器实现：晃动在线监测为中交一航局的施工保驾护航；

• 超高精度传感器实现沉降在线监测：7米大直径嵌岩式单管桩施工的效果；

• 多塔筒结点的在线监测、主机仓晃动监测、桩基沉降在线监测。

 客户价值

• 在将近300台套的风力发电组中，提前预警、在线报警降低了风险；

• 7*24小时在线监测， 加大了监测频率，极大减少了人工巡检成本；

• 提前预警功能，避免了一台2MW的倒塔重大事故。

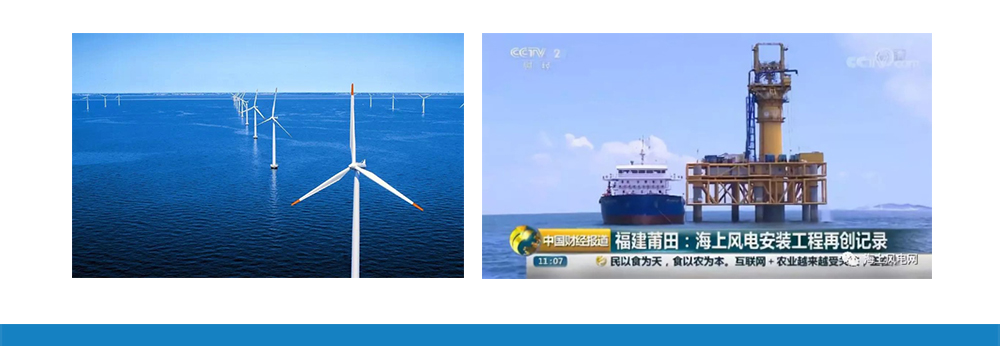

    福建平海湾海上风电场

 项目概况

业主为福建省三川海上风电有限公司，上海电气的海上巨无霸：当时国内商业化运营单机功率最大的海上风机SWT-7.0-154 ，组建起200MW的海上风场，晃动在线监测为中交一航局的施工保驾护航，是否超载或突发阵风等等。

 解决方案

• MEMS微惯导传感器实现：晃动在线监测为中交一航局的施工保驾护航；

• 超高精度传感器实现沉降在线监测：7米大直径嵌岩式单管桩施工的效果；

• 多塔筒结点的在线监测、主机仓晃动监测、桩基沉降在线监测。

 客户价值

• 超过百米的塔筒，实现远程、现场监测、预警、报警；

• 减少人工巡检、无人机巡检频率，降低人员伤亡，节省人工成本；

• 对桩基施工的验证、提供台风中影响的数据，尽量避免倾覆事故。

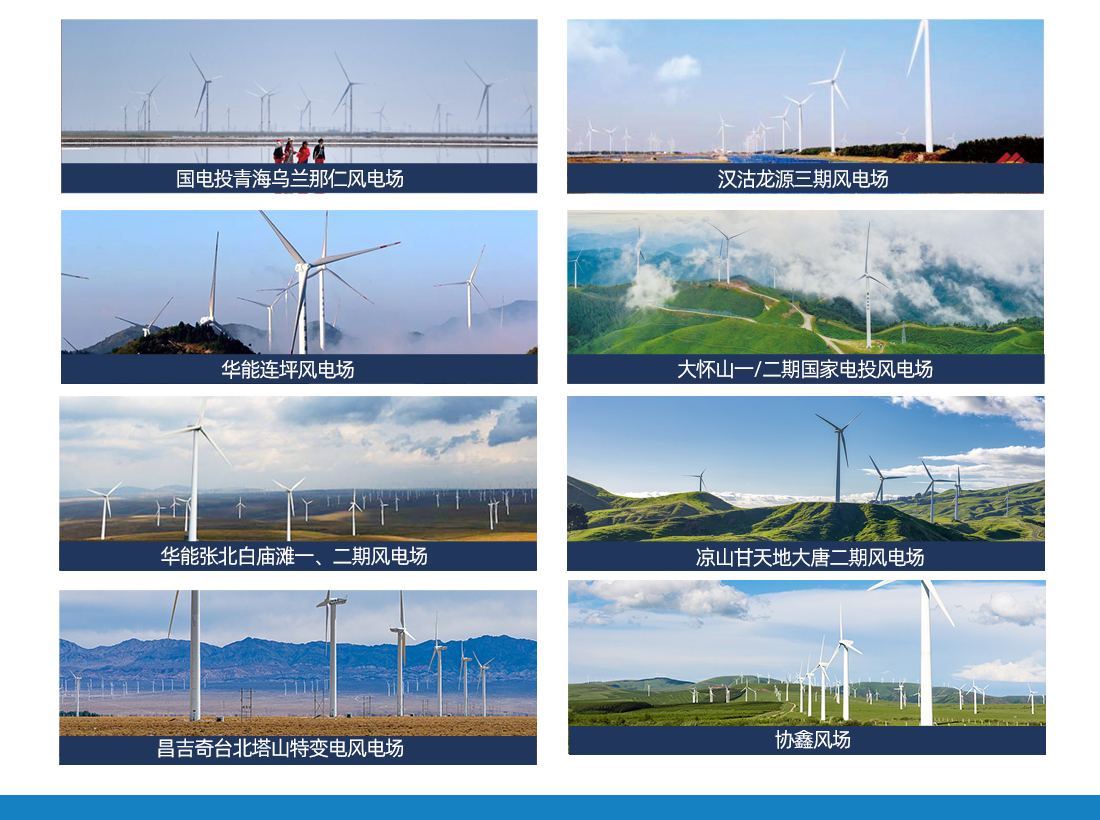

    其他成功案例
